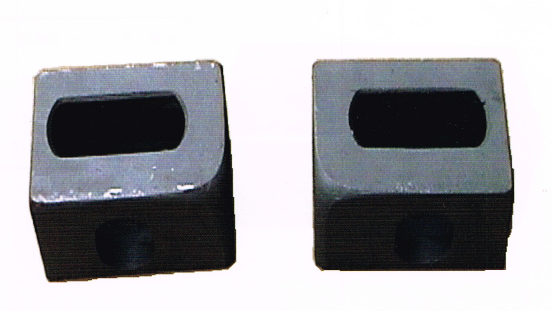

コーナーキャスティング

ＭＳＲ－００１L				ＭＳＲ－００１Ｒ
品　　名				品　　名
コンテナキャスティング(BOTTOM）LH				コンテナキャスティング(BOTTOM）RH

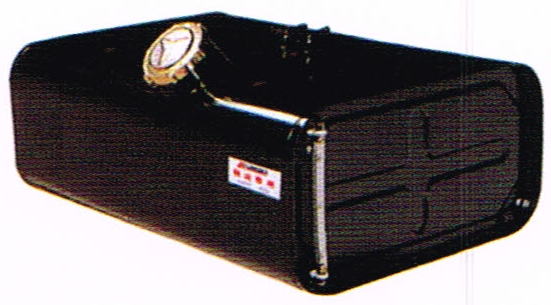

YS燃料サブタンクの特徴

	タイプとも側方、下方いずれの連結も可能です。（T-150Bは下方のみ）
	燃料タンクの溶接には最適のシーム溶接でボデーは強固でしかも軽量です。
	レベルゲージは透明ビニールホースで正確な残量が読み取れます。

• タンクAssy諸元

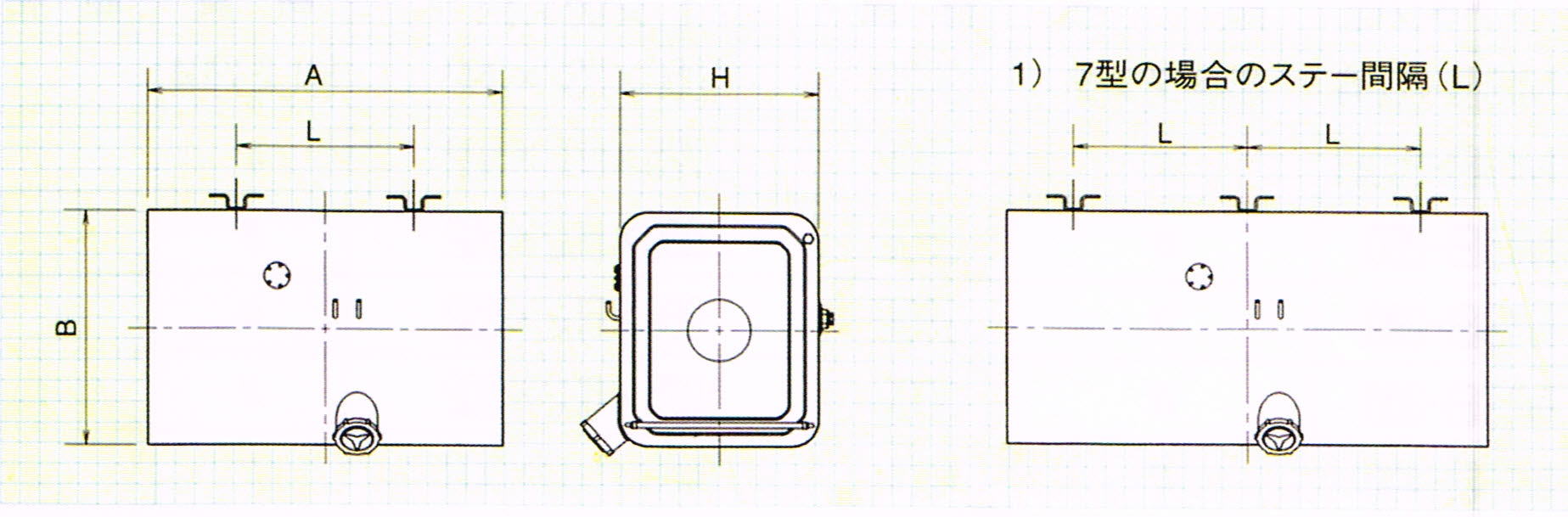

タイプ	YS No.	容量（L)	寸法㎜				質量（Kg)
			長さ（A)	奥行（B)	高さ（H)	ステー間隔（L)
１型	T-150B	100	1,050	367.4	292.4	700	18.3
２型	T-210Y	190	690	602.4	502.4	360	27.0
	T-218Y	200	725	602.4	502.4	360	27.7
	T-228Y	250	900	602.8	502.8	550	36.7
	T-230Y	293	1,040	602.8	502.8	720	39.9
	T-238Y	300	1,075	602.8	502.8	720	40.7
３型－１	T-318Y	300	1,220	603.2	453.2	650	49.2
Ａ型	T-A30Y	300	1,175	603.2	429.2	760	45.1
３型	T-338Y	300	975	633.2	533.2	505	46.4
４型	T-428Y	130	700	532.4	392.4	390	20.1
	T-438Y	150	800	532.4	392.4	390	21.8
	T-448B	200	1,050	532.8	392.8	660	30.5
	T-458Y	250	1,275	532.8	392.8	800	36.5
５型	T-538Y	100	762	532.0	282.0	390	14.7
６型	T-638Y	150	975	532.4	322.4	470	22.2
	T-648Y	200	1,275	532.8	322.8	800	33.0
７型	T-738Y	350	1,220	603.2	503.2	1)440・440	52.7
	T-748Y	400	1,405	603.2	503.2		57.6
８型	T-828Y	190	580	652.8	552.8	360	30.3
	T-848Y	290	880	652.8	552.8	430	40.9

注意：タンクＡｓｓｙ保護のために必ずステー間隔をお守り下さい。なお、この位置はタンクＡｓｓｙ上面に刻印で表示してあります。

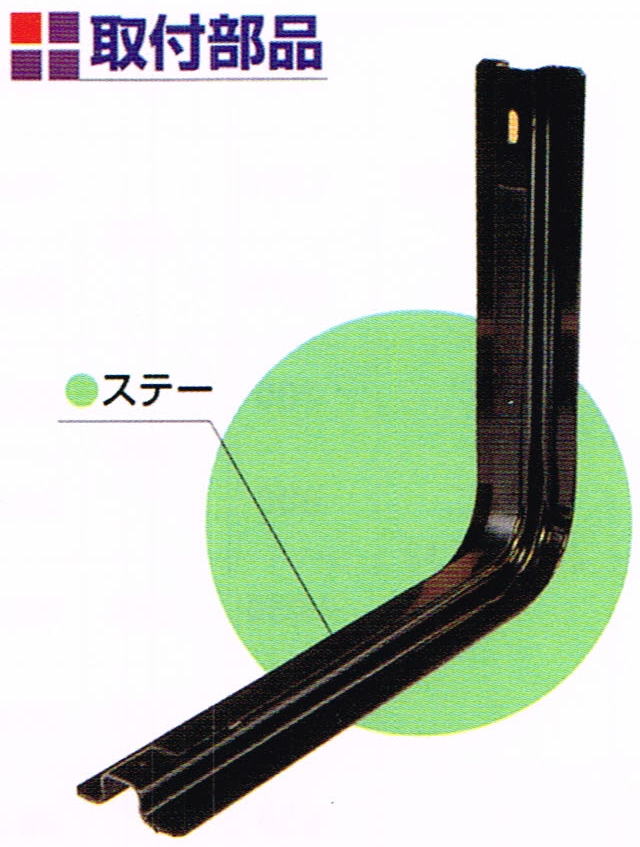

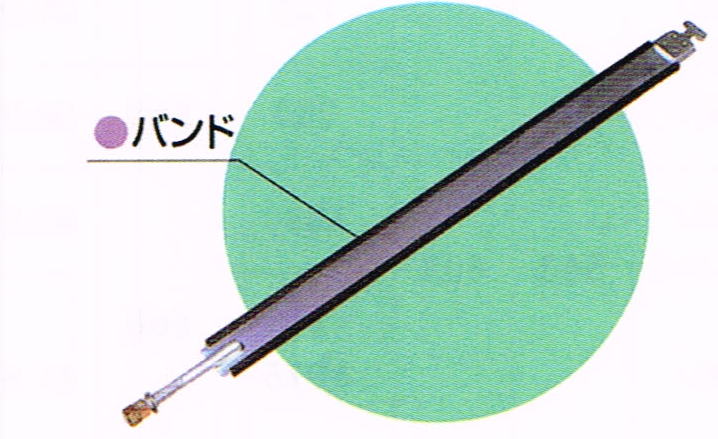

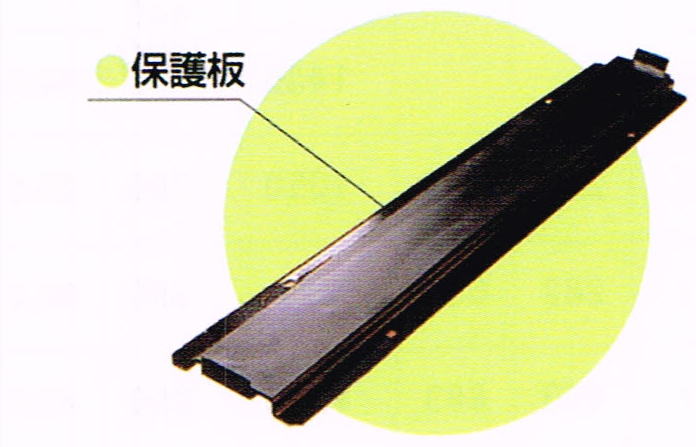

	取　付　部　品 適用タンク ステー バンド 保護板  YS No. YS No. P/U YS No. P/U YS No. P/U S-15Y 2 B-15Y 2        2 T-150B S-21Y 2 B-21Y 2        2 T-210Y T-218Y T-228Y T-230Y S-21Y 2 B-21Y 2          T-238Y S-74-1Y 2 B-74-1Y 2 Y-23Y 2 S-31Y 2 B-31Y 2          T-318Y S-A30Y 2 B-A30Y 2          T-A30Y S-33Y 2 B-33Y 2          T-338Y S-33-1Y 2 B-33-1Y 2 H-33Y 2 S-42Y 2  B-42Y    2         T-428Y T-438Y T-448B T-458Y S-53Y 2 B-53Y 2          T-538Y S-63Y 2 B-63Y  2          T-638Y T-648Y S-21Y  3 B-21Y 3          T-738Y S-74-1Y 3 B-74-1Y 3 H-74Y 2 T-748Y S-82Y 2 B-82Y 2          T-828Y T-848Y 　 備考： (1)P/Uはタンク一台当りの使用本数を示しています。 (2)T-748Yには必ず保護板を使用して下さい。 (3)T-238Y及びT-338Yには、保護板を別途用意しています。 ※表示のステー間隔が取れない場合、および悪路走行の場合は必ずご使用ください。

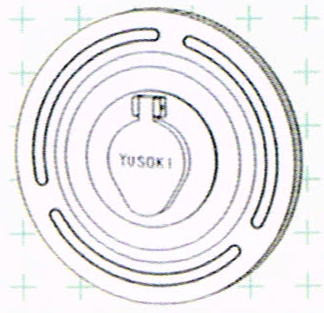

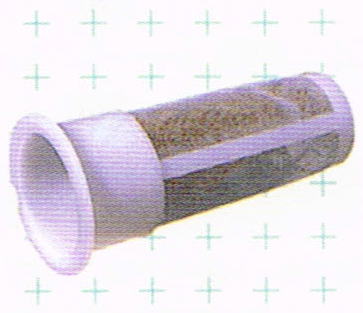

●ストレーナー			●キー付キャップ　YS No. KY-CAP
	フィラーパイプに挿入するだけで給油時の異物の混入を防止することができます。 なお、材質はポリエチレンです。			標準キャップと取り換えるだけで簡単に取り付けることができます。 盗難およびいたずらの防止にご使用ください。
